測試是保證布線鏈路性能的重要手段，不能用網絡調試來檢驗鏈路的性能。 布線系統的測試標準隨著網絡技術的發展而不斷地變化。先后使用過的標準有：
TSB-67現場測試標準、TSB95現場測試標準、TIA-568-A-5-2000超五類線的千兆網測試標準、GB/T 50312-2000 建筑與建筑群綜合布線系統工程驗收規范。
2001年通過的TIA-568-B標準，集合了TIA/EIA-568-A、TSB 72、75、95等標準的內容，成為新的布線和測試標準。該標準放棄了原測試標準中的基本鏈路方式(Basiclink)而采用永久鏈路連接方式。
永久鏈路模型消除了鏈路兩端連接測試儀和被測電路的測試連接線對電路測試結果的影響，使得按照該模型進行測試并且通過了測試，那么使用原廠家的合格的用戶連接線并連好網絡設備就可以得到合格的鏈路，并可以直接投入使用。 (ACR):是指近端串?dāng)_損耗與衰減的差值。 ACR(dB)=NEXT(dB)- A(dB)
ACR是一個十分重要的物理量，是線對上信噪比的一種形式。ACR=0表明在該線對上傳輸?shù)男盘?hào)將被噪音淹沒，因此，對應ACR=0的頻率點越高越好。高的ACR值意味著接收信號大于串?dāng)_。
等電平遠端串?dāng)_(ELFEXT):由于五類線采用全雙工并行方式來傳輸數據，遠端的串?dāng)_也會對信號造成影響，因此必須在遠端點測量可感應到的串?dāng)_信號，這就是FEXT值的測量。可是由于線路中信號的衰減，使得遠端點發送的信號強度太弱，以至于所測量到的FEXT值不是真實的遠端串?dāng)_值，因此需要用測量到的FEXT值減去線路的衰減值，以得到所謂的ELFEXT值。
ELFEXT=FEXT- A (A為接收線對的傳輸衰減) (Power sum ELFEXT):遠端串?dāng)_則是指能量被耦合到與傳輸信號的線對相鄰的線對的遠端(遠離信號發送端)的能量耦合。在千兆以太網中，所有的線對都被用來傳輸信號，每個線對都會受到其他線對的干擾，因此遠端串?dāng)_必須進行功率加總，從而獲得對于能量耦合的真實描述。
表1 6類永久鏈路部分測試參數的參考值
參數(dB) NEXT ATTN RL ACR ELFEXT PS PS PS
頻率(MHZ) NEXT ACR ELFEXT100 41.8 18.5 14.0 23.4 24.2 39.3 20.8 21.2
125 40.3 20.9 13.0 19.4 22.2 37.7 16.8 19.3
200 36.9 27.1 11.0 9.9 18.2 34.3 7.2 15.2
250 35.3 30.7 10.0 4.6 16.2 32.7 2.0 13.2表2 超五類永久鏈路部分測試參數在100MHZ時的參考值 參數(dB) NEXT ATTN RL ACR ELFEXT PS PS PS
頻率(MHZ) NEXT ACR ELFEXT100 30.1 24.0 10.0 6.1 17.4 27.1 3.1 14.44、合布線系統的施工
綜合布線系統的施工過程要嚴格按照規范進行，只有這樣才能充分保證布線系統的質量。

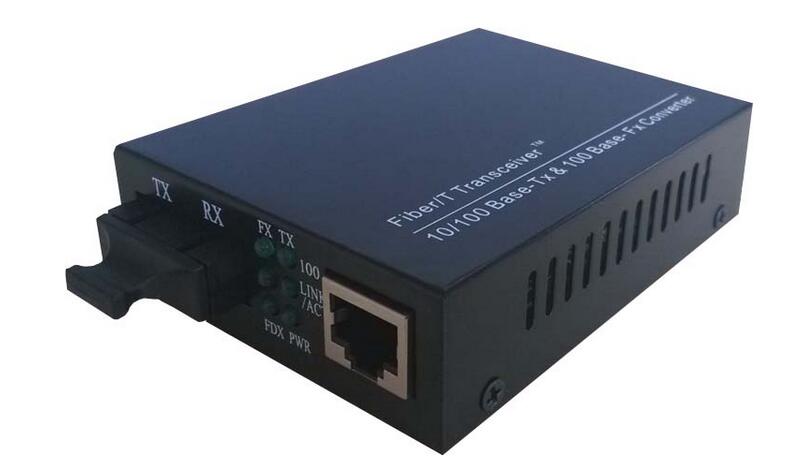

以上就是“怎樣測試千兆光纖收發器?”的相關介紹，希望能幫到大家。想了解這方面的相關知識，請繼續關注廣州市輝澎信息科技。
