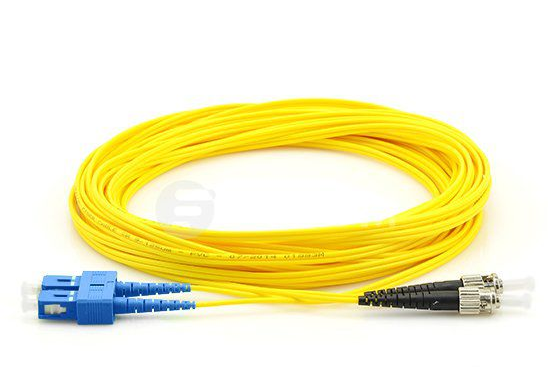

光纖跳線分類及接口類型?光纖跳線(又稱光纖連接器)是指光纜兩端都裝上連接器插頭，用來實現光路活動連接;一端裝有插頭則稱為尾纖。[1] 光纖跳線(Optical Fiber Patch Cord/Cable)和同軸電纜相似，只是沒有網狀屏蔽層。中心是光傳播的玻璃芯。在多模光纖中，芯的直徑是50μm~65μm，大致與人的頭發(fā)的粗細相當。而單模光纖芯的直徑為8μm~10μm。芯外面包圍著一層折射率比芯低的玻璃封套，以使光纖保持在芯內。再外面的是一層薄的塑料外套，用來保護封套。
光纖跳線主要分以下兩大類:
1)傳輸點模數類
傳輸點模數類分單模光纖(Single Mode Fiber)和多模光纖(Multi Mode Fiber)。單模光纖的纖芯直徑很小, 在給定的工作波長上只能以單一模式傳輸,傳輸頻帶寬,傳輸容量大。多模光纖是在給定的工作波長上,能以多個模式同時傳輸的光纖。 與單模光纖相比,多模光纖的傳輸性能較差。
2)折射率分布類
折射率分布類光纖可分為跳變式光纖和漸變式光纖。跳變式光纖纖芯的折射率和保護層的折射率都是一個常數。 在纖芯和保護層的交界面,折射率呈階梯型變化。漸變式光纖纖芯的折射率隨著半徑的增加按一定規(guī)律減小, 在纖芯與保護層交界處減小為保護層的折射率。纖芯的折射率的變化近似于拋物線。
各種光纖跳線接口類型介紹
光纖接頭
FC 圓型帶螺紋 常用于光端機等設備
ST 卡接式圓型 常用于終端盒設備
SC 卡接式方型 常用于光纖收發(fā)器
PC 微球面研磨拋光
APC 呈8度角并做微球面研磨拋光
MT-RJ 方型,一頭雙纖收發(fā)一體
以上就是“光纖跳線分類及接口類型”的相關介紹，希望能幫到大家，如有疑問，可咨詢我們的在線客服。
