光纖連接器有陶瓷和塑料兩種質材，它的制作工藝分為磨光、金屬圈制作。下面就磨光、金屬圈制作方法簡述其工藝。
1、PF磨光方法
PF(Protruding Fiber)是STⅡ連接器使用的磨光方法。STⅡ使用鉛陶質平面的金屬圓，必須將光纖連接器磨光直至陶質部分。不同材料的金屬圈需要使用不同的磨光程序和磨光紙。
經過正確的磨光操作后，將露出1～3µm的光纖，當連接器進行耦合時，唯一的接觸部分就是光纖，如圖1所示。
2、PC磨光方法。
PC(Pcgsica Contact)是STⅡ連接器使用的圓頂金屬連接器的交接。在PC磨光方法中，圓頂?shù)捻斦课磺『门浜辖饘偃ι瞎饫w的位置，當連接器交接時，唯一產生接觸的地方在圓頂?shù)牟课唬?gòu)成緊密的接觸，如圖2。

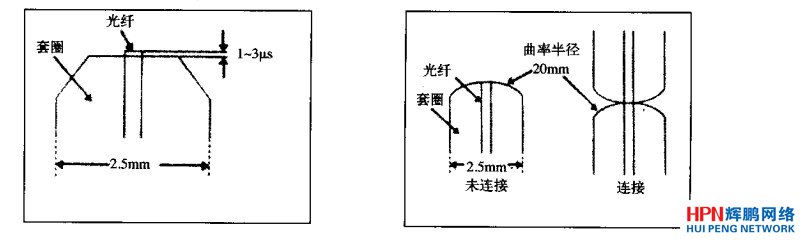

圖1 PF磨光方法 圖2 PC磨光方法
PC磨光方法可得到較佳的回波耗損(Return Loss)。目前，在工程上常常采用這種方法。
